Teknik Detaylar
Mühendislik Verileri
Mühendislik Verileri
Mühendislik Verileri
KULE TİPİ |
FAN SAYISI |
MOTOR GÜCÜ |
HAVUZ KAPA. |
AĞIRLIK BOŞ |
AĞIRLIK DOLU |
| GNS1 | 1 | 2 | 0,4 | 510 | 830 |
| GNS2 | 1 | 4 | 0,5 | 620 | 1000 |
| GNS3 | 1 | 4 | 0,56 | 690 | 1150 |
| GNS4 | 1 | 5,5 | 0,63 | 750 | 1250 |
| GNS5 | 1 | 5,5 | 0,78 | 900 | 1500 |
| GNS6 | 1 | 10 | 0,94 | 1050 | 1800 |
| GNS7 | 1 | 15 | 1,14 | 1350 | 2250 |
| GNS8 | 2 | 10 | 1,5 | 1700 | 2900 |
| GNS9 | 2 | 15 | 2,3 | 1950 | 3800 |
| GNS10 | 3 | 15+7,5 | 2,87 | 2500 | 4800 |
| GNS11 | 4 | 15+15 | 4,0 | 3400 | 6400 |

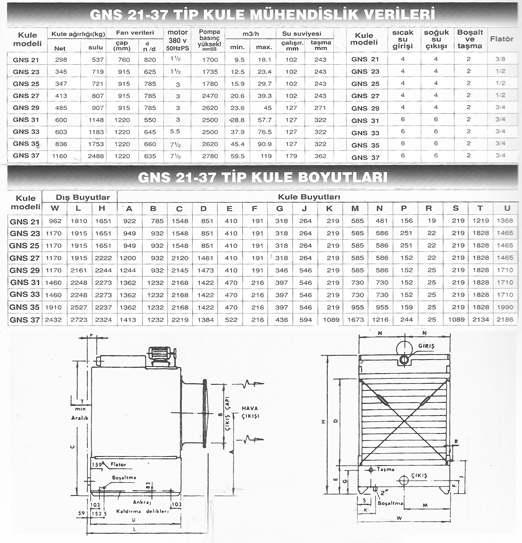

GNS 21-37 TİP SOĞUTMA KULELERİ TEKNİK DETAYLAR
1-ANA GÖVDE: Azami mukavvemet sağlayacak şekilde dizayn edilmiştir.Standart olarak paslanmaya karşı epoksi boyalı,özel istek üzerine sıcak galvanizli olarak imal edilmektedir.
2-ALT HAVUZ: Kule devresinde sirküle eden suyun altta göllenmesini ve pompanın rahatça suyu emmesini sağlar.
3-DÖNÜŞ SUYU HAVUZU: Dönüş suyunun kule dolgusu üzerine uygun bir şekilde dökülmesini temin eder.Havuz içine yerleştirilmiş özel plastik fiskiyeler doğal akışlıdır.
4-PLASTİK DOLGU: Su ve hava temasını azami seviyede tutan plastik dolgu tutşmaz ve paralamaz malzemeden PVC yapılmış olup,0.40 mm kalınlığında 60 C ısıya dayanıklıdır.Bigudu dolgu ise, 100 C ısıya kadar dayanıklı olup propilen malzemeden imal edilmiştir.
5-SU TUTUCU (ELİMİNATOR): Plastik malzemeden mamul eliminatorler,özel formları sayesinde havanın içindeki damlacıkları tutarak su kaybını minimuma indirirler.
6- FAN MOTORU: Uygun güçte ve 380 Volt-50 Hz şebeke ile çalışan fan motoru direkt akuple veya kayış kaynak mekanizması vasıtası ile aksiyel vantilatörü tahrik etmektedir.
7-FAN EMNİYET KAFESİ: Sessizstatik ve dinamik balanslı korozyona mukavim fan kuleleriçin özel imal edilmiştir.Yabancı maddelerin içeri girmesini önleyen emniyet kafesi sökülebilir şekilde monte edilmiştir.
8-FAN DAVLUMBAZI: Aerodinamik bir yapıya sahip davlumbaz, hava akışını kolayylaştırarark fan verimini arttırmaktadır.
9- SU GİRİŞ VE ÇIKIŞ BRANŞMANLARI: Pompa emişi ve dönüş suyu havuzuna bağlanmışlardır.
10- HAVA GİRİŞ PANJURU: Hava akışının uniform bir şekilde kuleye girişini sağlar.
11-SU BESLEME FLATÖRÜ: Soğutma kulesinde meydana gelen su kaybını karşılamak üzere alt havuzuna bir adet su besleme flatörü konulmuştur.
